Ciri -ciri utama karbida simen

Karbida bersemangat menduduki kedudukan penting dalam pembentukan logam, pencetakan suntikan plastik, pembuatan kaca dan industri lukisan dawai kerana ketahanan, ketepatan dan fleksibiliti yang sangat baik. Kualiti karbida simen secara langsung mempengaruhi kecekapan pengeluaran dan hayat perkhidmatan. Tiga ciri utama karbida simen adalah seperti berikut:

1. Ketumpatan

Ketumpatan karbida bersemangat berkisar secara meluas, dari kira -kira 5.5g/cm³ untuk aloi berasaskan TIC hingga kira-kira 15.4g/cm³ Untuk aloi berasaskan WC yang rendah. Sintered Cemented Carbide biasanya mempunyai beberapa keliangan sisa, jadi nilai ketumpatan yang diukur sedikit lebih rendah daripada nilai teoritis. Untuk karbida bersemangat tungsten-cobalt, ketumpatannya bergantung pada kandungan kobalt. Semakin tinggi kandungan kobalt, semakin rendah ketumpatan. Di samping itu, kemasukan grafit, liang dan kekotoran asing akan sedikit mengurangkan ketumpatan aloi, sementara kehadiran besar η Fasa dalam aloi akan menyebabkan sedikit peningkatan ketumpatan. Apabila η Fasa adalah serius, ketumpatannya boleh melebihi nilai teoritis.

Untuk aloi Titanium-Tungsten-Cobalt, ketumpatannya berkait rapat dengan kandungan Titanium Carbide dan Cobalt. Oleh kerana kandungan karbida titanium atau kobalt meningkat, ketumpatan aloi berkurangan.

2. Kekerasan

Oleh kerana banyak karbida keras dalam karbida simen, kekerasannya jauh lebih tinggi daripada keluli berkelajuan tinggi. Kekerasan karbida simen YG untuk pemotongan umumnya HRA88 ~ 93, dan kekerasan karbida YT disemen adalah HRA89 ~ 94. Semakin tinggi kandungan kobalt pengikat dalam karbida simen (semakin rendah kandungan karbida fasa keras), semakin rendah kekerasan aloi.

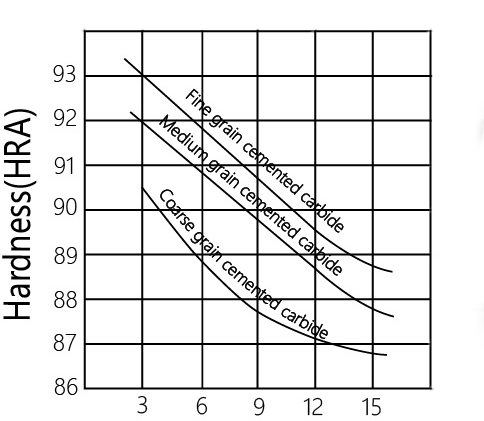

Hubungan antara kekerasan aloi WC-CO, kandungan kobalt dan saiz bijian karbida tungsten

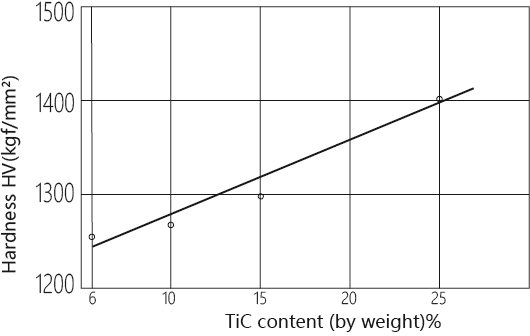

Hubungan antara kekerasan dan kandungan tic aloi wc-tic-co yang mengandungi co9%

Alat ini biasanya tertakluk kepada tekanan lentur semasa pemotongan, jadi kekuatan lentur biasanya digunakan untuk mewakili ciri -ciri kekuatan karbida simen. Kekuatan lenturan karbida bersemangat kasar adalah jauh lebih rendah daripada keluli berkelajuan tinggi. Malah aloi YG8 kekuatan yang lebih tinggi (σBB = 1500MPa) mempunyai kekuatan lentur hanya kira-kira separuh daripada keluli berkelajuan tinggi W18CR4V. Walau bagaimanapun, kekuatan lenturan karbida simen halus adalah lebih tinggi daripada keluli berkelajuan tinggi, tetapi ia tidak mempunyai kemuluran yang ketara, jadi ia mempamerkan fenomena keruntuhan.

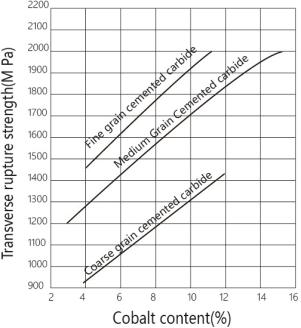

Hubungan antara kekuatan lentur kandungan karbida dan kobalt yang disusun

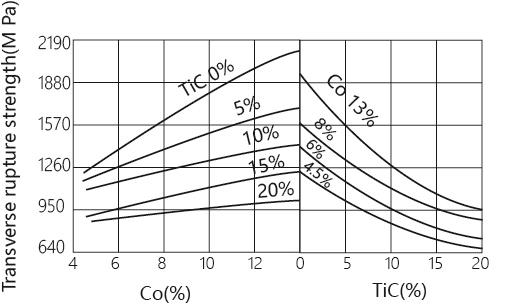

Pengaruh kandungan tic dan co pada kekuatan lentur aloi WC-tic-co
